产品描述

WGPD系列屏蔽式循环泵，具有低噪音、无泄漏、环保、外形美观、安装方便以及运行可靠等优点，能够为生活用水加压，从而让淋浴设备、水龙头和其它取水点能够获得所需的压力。其中WGPD15-9A-160，WGPD20-12A-200为自动型循环泵，配备了集成流量开关; WGPD20-12A-180为自动型循环泵，配备了一个外部流量开关，安装在泵出口的后面。当打开或关闭取水点时，通过流量开关启动或停止泵。此三款循环泵均配备了电缆和插头。具有更灵活、舒适、人性化、可靠、节能等特点。

应用

●用于单管和双管供热系统及大型系统中的混合回路;

●用于城市公寓、市郊别墅、住宅供水增压、地热系统和热水循环，冷却系统和空调系统里的液体的循环，锅炉太阳能供水等不同领域。

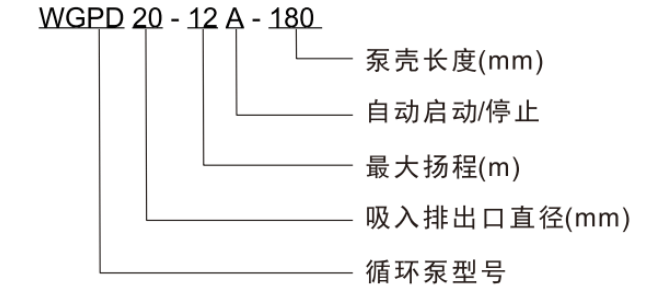

型号说明

运行条件

输送介质

WGPD循环泵适合输送以下液体:

●清水

●无化学添加剂的饮用水

●氯化消毒的饮用水

WGPD循环泵不适合输送易燃易爆液体，如柴油或汽油。

温度

建议保持运行温度低于65°C，以避免钙质析出。

电机

● 电机为二极异步鼠笼电机                                                   ● 防护等级: IP44

● 绝缘等级: H                                                                        ● 标准电压: 220~240V/50Hz

压力

运行压力

入口压力

为避免气蚀噪音和对泵轴承造成损毁，在泵入口处须

维持的最小压力如下表所示:

实际输送介质温度范围须保证在水泵最低与最高输送介质温度之间，泵运行环境温度须在最低与最高环境温度之间，且介质温度(t1) 须不低于环境温度(t2)以免定子外壳内部出现冷凝结雾现象，造成接线盒电器短路,具体请参照下表所示。

结构

产品由水泵和单相屏蔽式(湿式转子)电动机两部分组成。水泵部分主要有叶轮、泵体等部件组成。电机.部分主要有定子、转子、屏蔽套、放气螺钉等部件组成。不采用机械密封，电机的定子、转子以不锈钢套屏蔽密封，整体结构采用两个耐热橡胶圈密封，无泄漏，由泵抽送的介质实现自润滑和自冷却。

流量开关

WGPD15-9A-160,WGPD20-12A-200

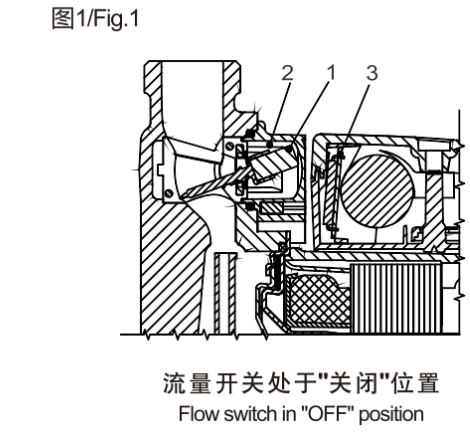

流量开关包含一个带磁铁(1)的转臂，该转臂在一个操作室内运行(2)。操作室与泵送液体和接线盒隔开。磁场会激活磁触头(3),如图1。

水泵运作状态调节旋钮可以选择"OFF"、"AUTO"和"MANUAL".

当水泵运作状态为"手动"时，必须至少打开一个取水点，否则泵送液体会过热。

WGPD20-12A-180

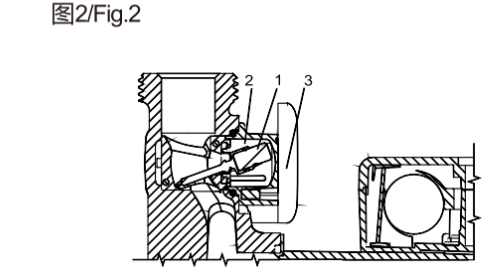

流量开关包含一个带磁铁(1)的转臂,该转臂在一个操作室内运行(2)。操作室与泵送液体和接线盒隔开。磁场会激活磁触头(3)。不包含On/Off开关，如图2。

安装

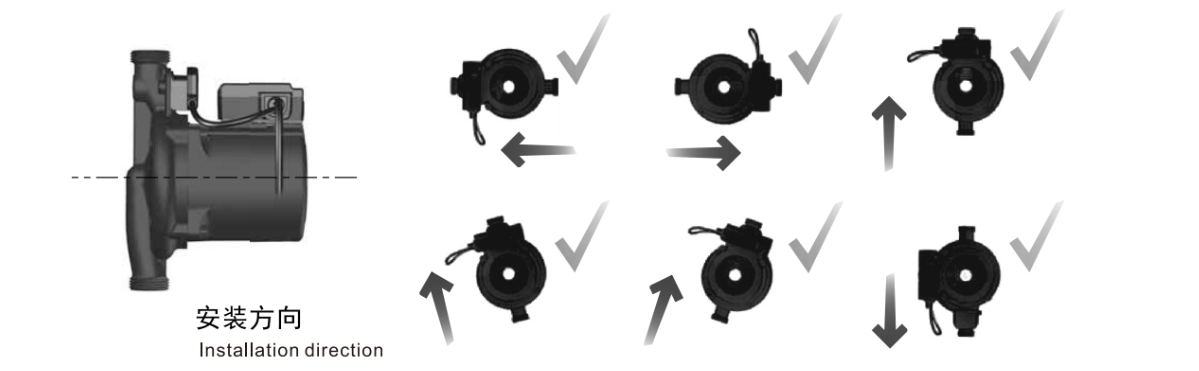

水泵应安装在以后便于检修和更换的地方，并建议在电泵的进出水口安装独立的截流阀，安装水泵时必须使电机轴保持水平，并且管道中的液体流动方向要与泵体标明的箭头方向保持一-致。其中WGPD20-12A-200，WGPD20-12A-180自动型循环泵，安装位置取决于外部流量开关和接线盒之间的线缆长度;而WGPD15-9A-160采用了集成流量开关，接线盒必须位于泵的出口处。注意:由于泵有排水孔，所以接线盒严禁朝下。

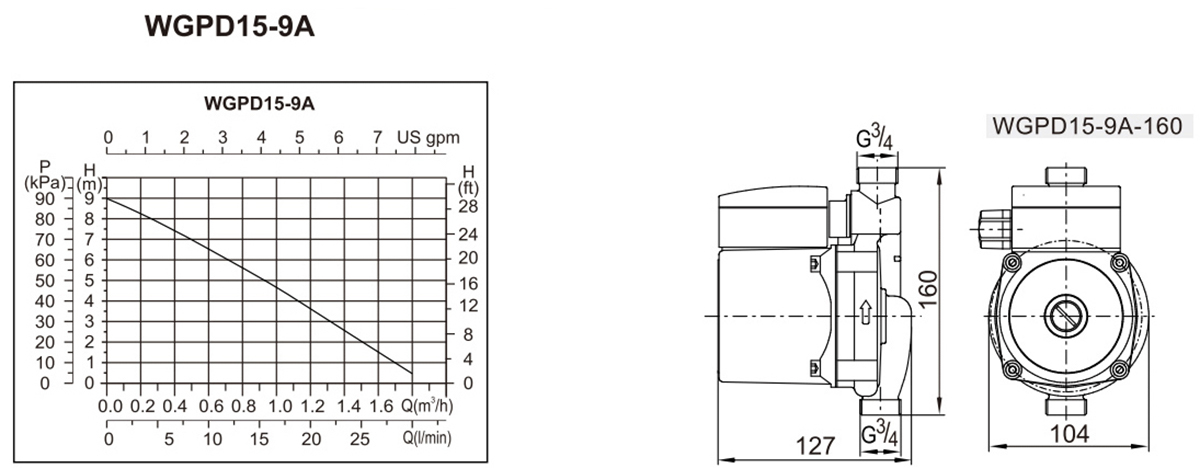

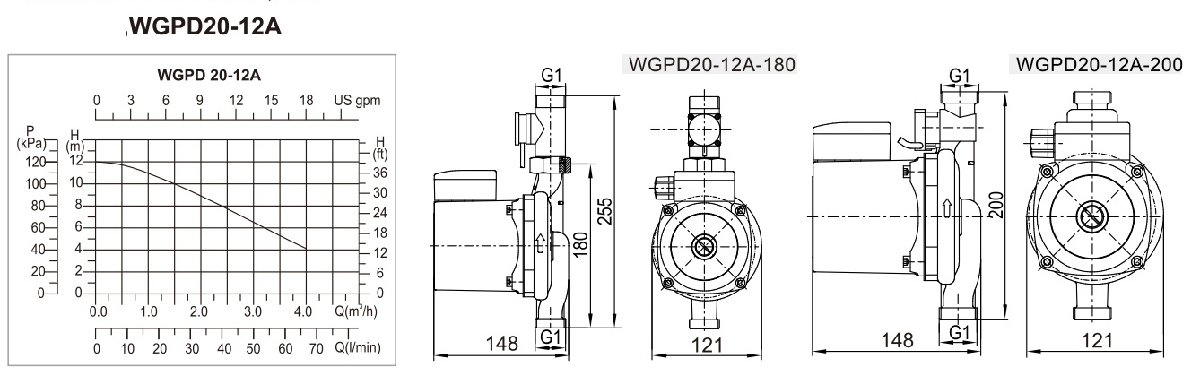

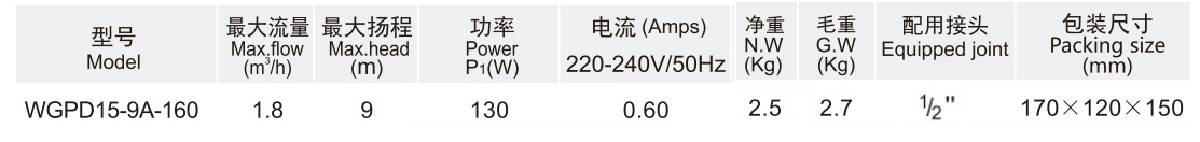

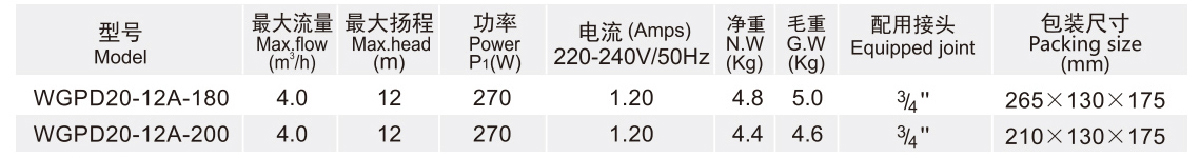

性能曲线和技术参数

   *接头为选配件/Connectors are optional.

   *接头为选配件/Connectors are optional.
