产品概述

GPM系列智能变频循环泵

GPM系列智能变频循环泵(以下简称电泵)，本产品采用屏蔽式结构电机，电机定子完全屏蔽，旋转部件浸在输送液体中，液体起冷却电机和润滑轴承的作用。产品具有无泄漏、超静音、节能高效及安装方便等特点。

本产品出厂时已进行预设置，最佳适用于以下系统:地板采暖系统、单管路采暖系统、双管路采暖系统。

产品特色

●产品使用永磁电机，控制盒与电机紧密结合，结构紧凑

●电泵及系统噪音非常低

●具有自适应控制模式，可满足大多数场合的应用

●显示实际消耗功率(P1)，用瓦特(W)表示

●智能变频

应用条件

●系统类型

①要求电泵工作点设置为最优的恒流量系统或变流量系统

②管路温度可变系统

●泵送液体

①清洁、稀薄、无腐蚀性、非易燃易爆、不含固体颗粒纤维、不含矿物油的液体

②在采暖系统中，泵送液体需满足涉及采暖系统中水质量合格标准的要求

③在家用生活热水系统中，适用于温度+2℃～+90℃的水

●防护等级:IP42

●系统压力:最大值1.0MPa

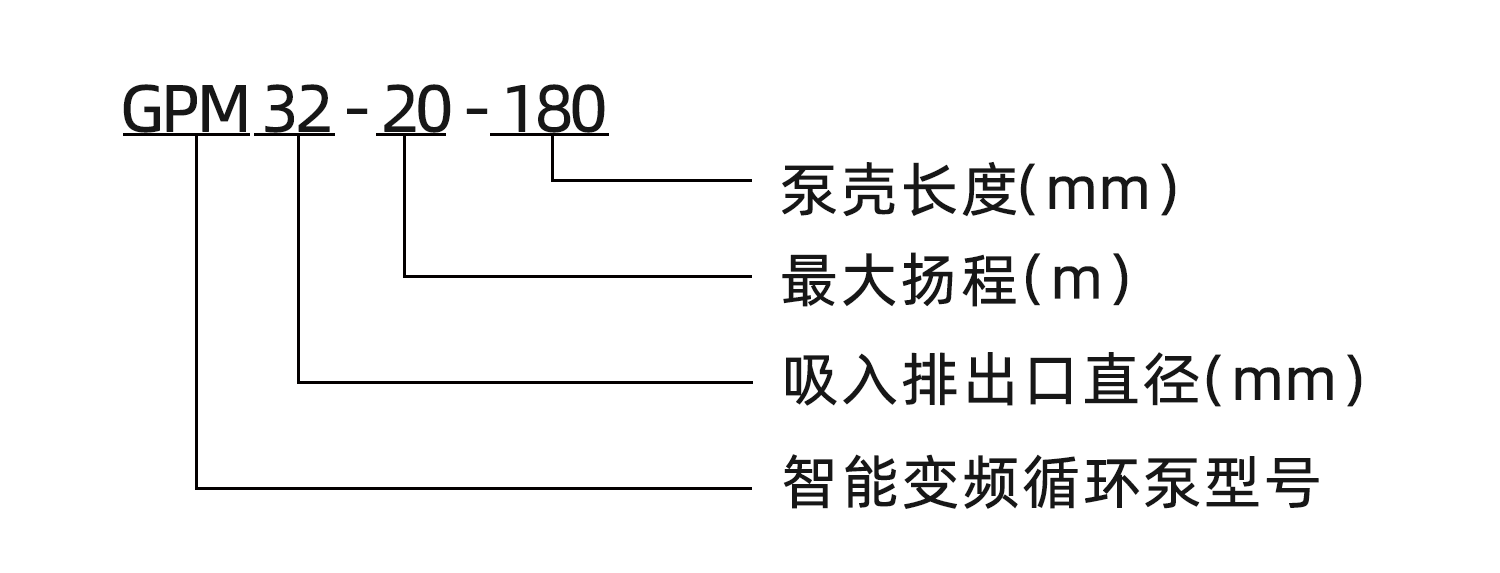

型号说明

安装须知

安装须知

●电泵安装前，应检查管路系统是否连接可靠，并确保管道中的杂质焊渣、污垢等已经清理干净；电源频率为50/60Hz，电压为单相220～240V，电压波动值应在±10%

●电泵安装在干燥通风处，以免受潮短路和被水喷溅，且安装便于以后维修和更换

●电泵露天安装时，应加防护罩，而在室内安装时，应防止被水溅湿以免触电，切勿在浴室内安装，防止水蒸汽或水进入接线盒内造成漏电

●电泵安装完毕，接好电源先试运转，并将模式开关置于额定高速档S3，检查起动是否正常

●为了以后便于电泵维修，建议在电泵的进水口和出水口安装独立的截流阀

●电源插头应严格接地，将插头接地脚与电源插座接地孔进行可靠连接，不得擅自改变电源接地插头

●电泵工作时，应在使用场地建立醒目的安全警示标志，谨防发生意外事故

●定期检查电泵的绝缘电阻,冷态绝缘电阻应不低于100兆欧

●如电缆线损坏，必须用专用电缆或购买专用组件来更换

●清洁、稀薄、无腐蚀性、非易燃易爆、不含固体颗粒纤维、不含矿物油的液体

安装

●安装

电泵泵体上的箭头表示液体流经泵体的方向

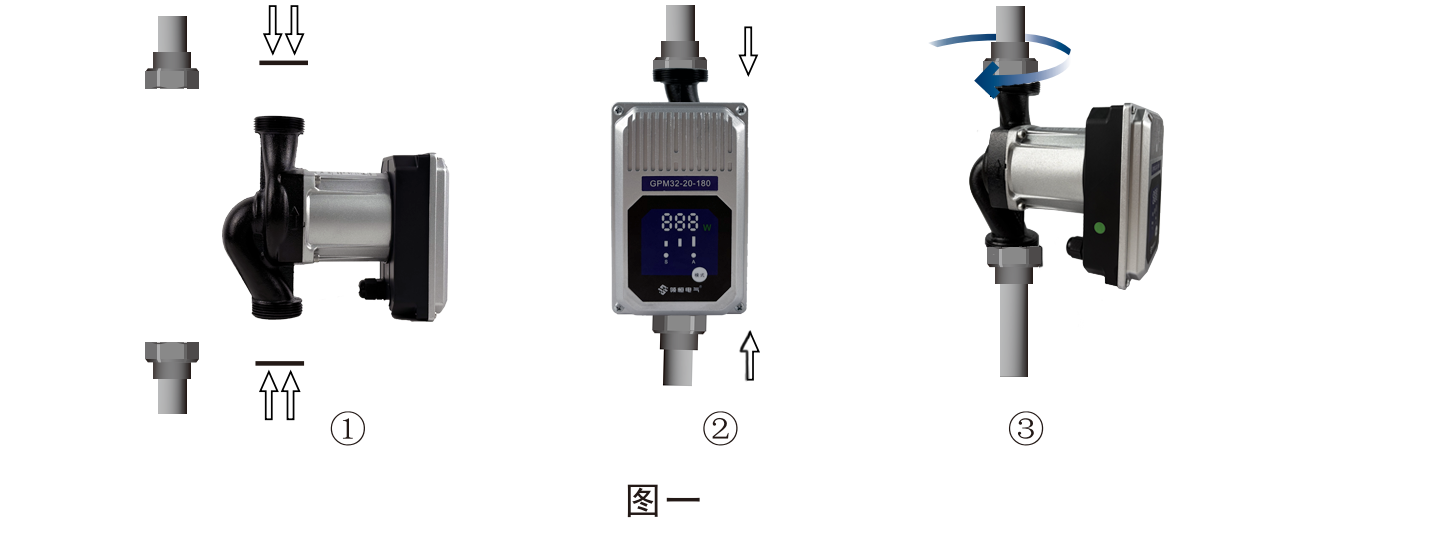

 注意：将电泵与管路安装时，须安装上所提供的两个密封垫片（如图一步骤）

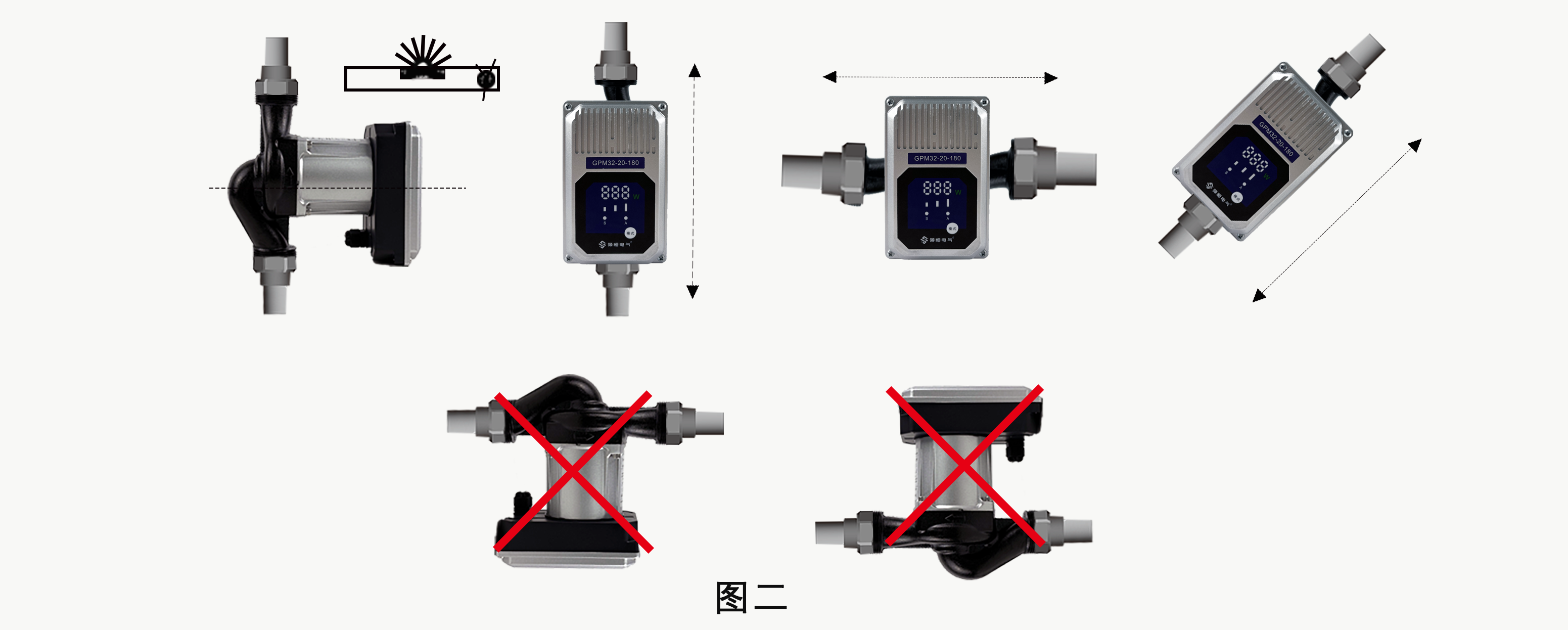

            安装时，电机轴应处于水平位置（如图二所示）

●控制盒的位置

注意：泵送液体可能为高温、高压液体。取下内六角螺钉前，应排空系统内热水，并关闭电泵两侧的截流阀

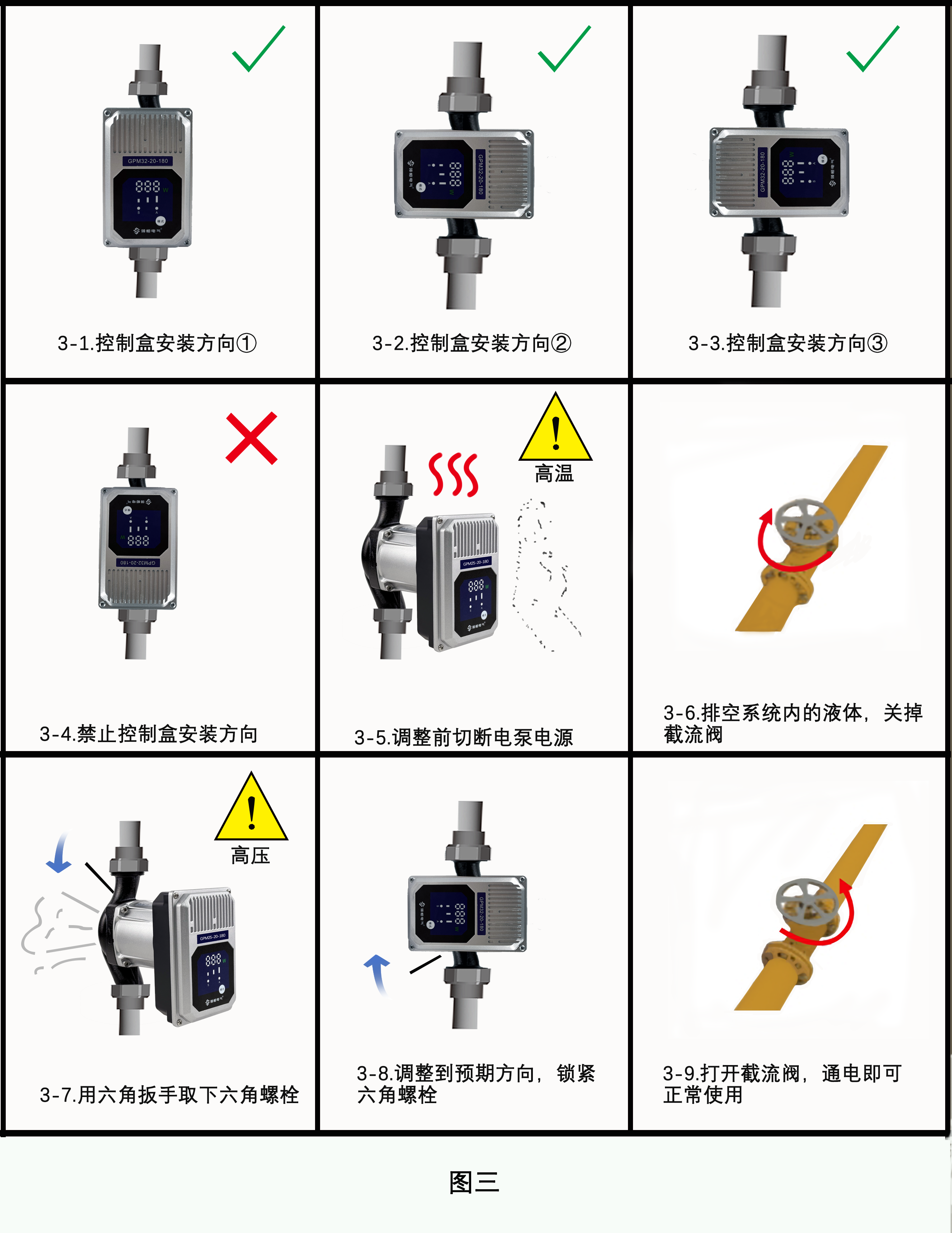

●改变控制盒位置

控制盒可以按照图中所示正确位置进行旋转;需要时，可以改变控制盒安装位置

①松开并取出固定泵头的四个内六角螺栓(图3-7)

②将泵头转动至期望位置(图3-8)

③放回四个内六角螺栓并以十字方向顺序拧紧(图3-8)

注意：改变控制盒位置后，必须使系统注满泵送液体并打开截流阀后，才能启动运行电泵

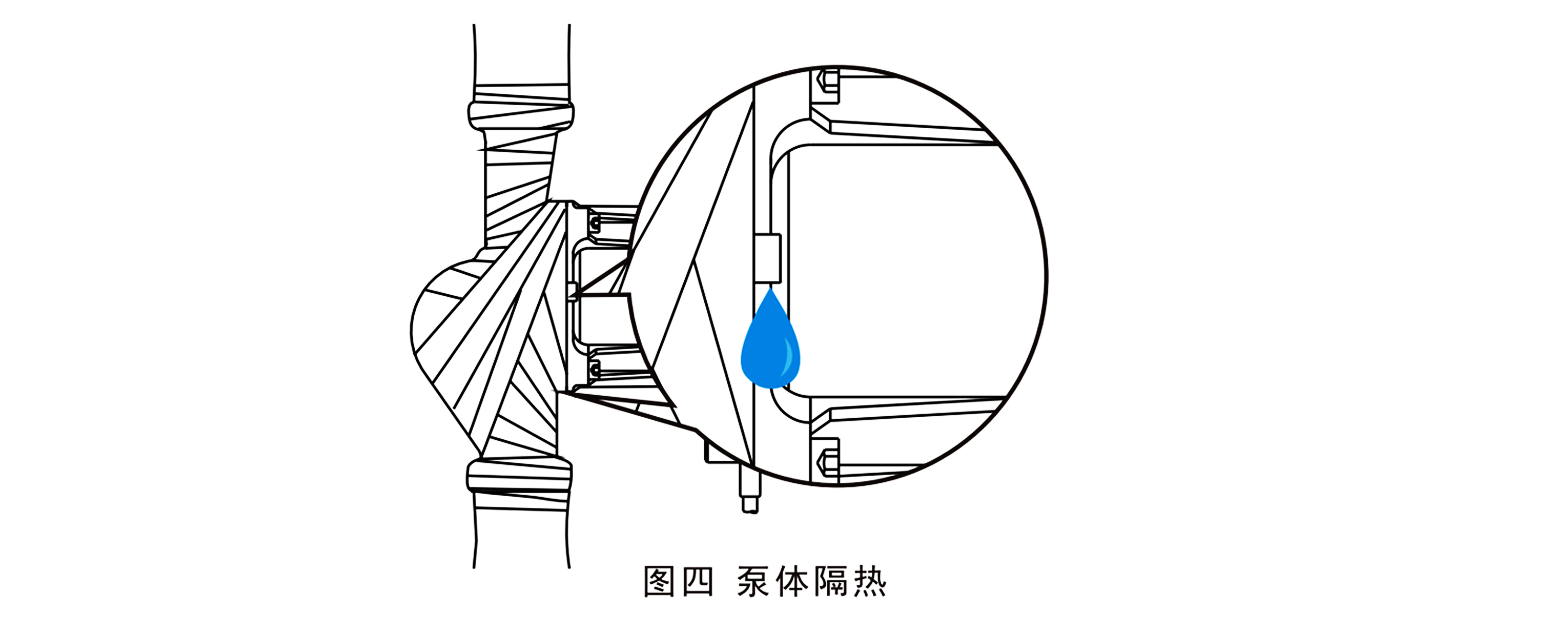

●泵体及系统隔热

对电泵泵体和管路进行隔热，以降低泵和管路的热量损失

注意：不得隔离或覆盖控制盒与控制面板

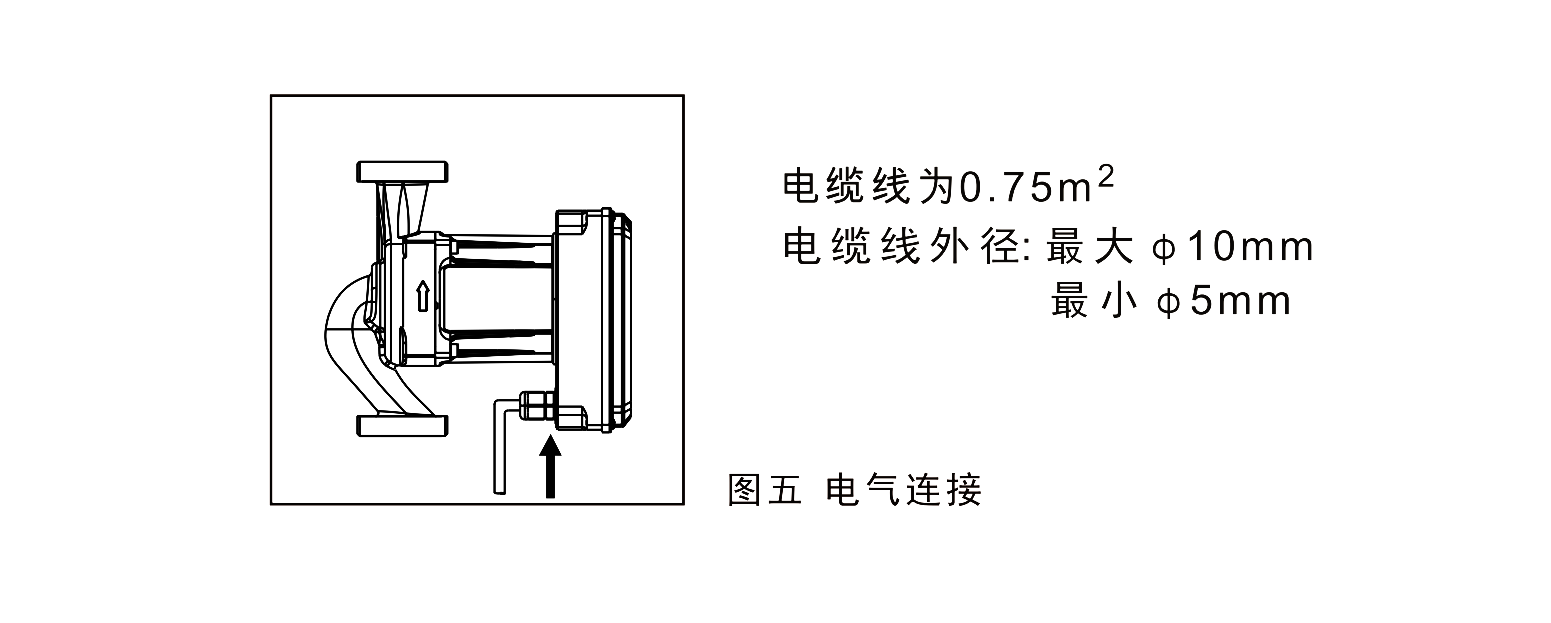

●电气连接

注意：①电泵必须连接到地线

           ②电泵必须连接一个外部电源开关，所有电极间的间隙最小为3mm

●电泵无需外部电机保护

●检查电源电压和频率是否与电泵铭牌所标的值相符

●控制面板上的指示灯点亮表示电源已经接通

●与电泵连接电源需加装3A的保险丝

操作说明

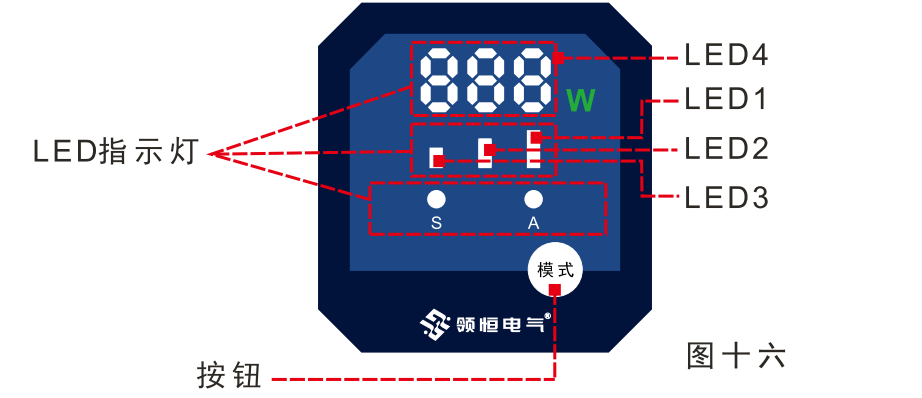

操作面板

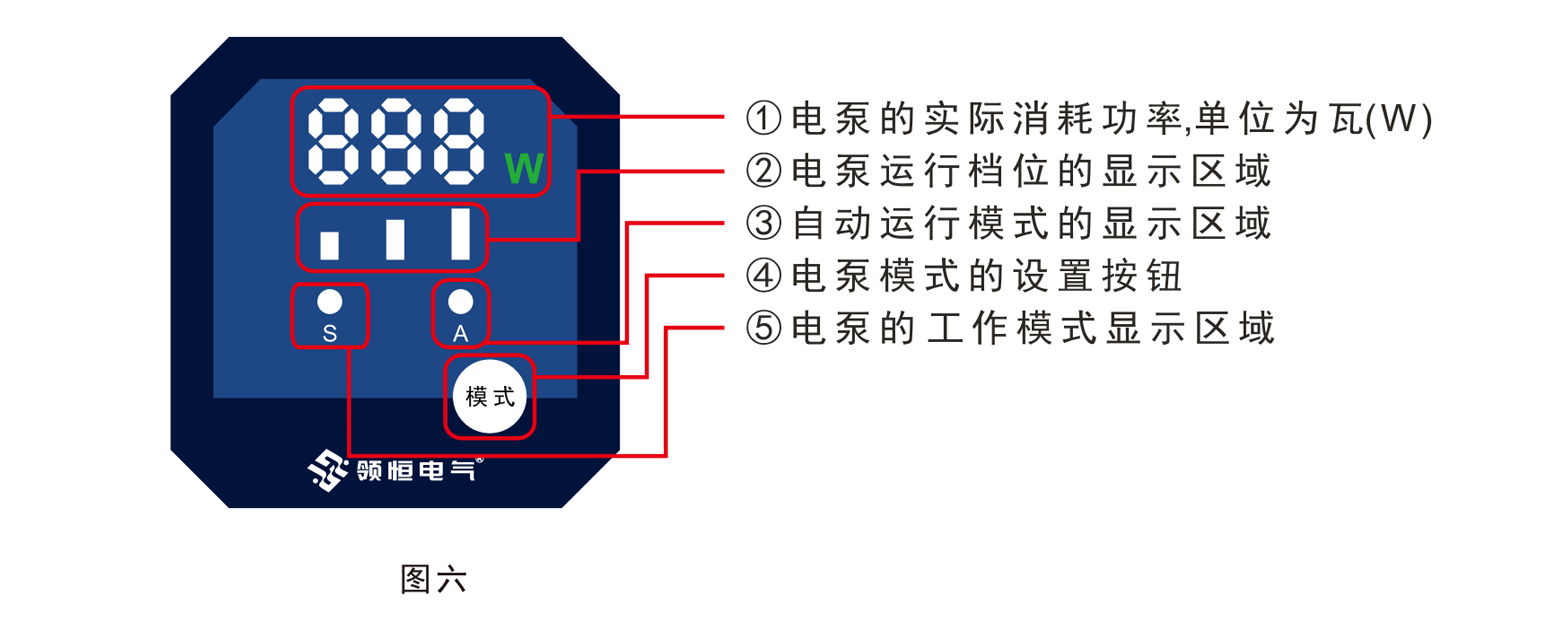

●控制面板操作说明

显示说明

●电源接通后，位置①的显示区域亮起

●工作期间，显示值以1W为单位，显示电泵的实际功率消耗

●电泵出现无法正常工作的故障(如卡滞)，显示器上显示为“E(X)”(X为1或者2)

●如有故障显示，则必须断开电源，以便进行故障排除，故障排除后重新接通电源和启动电泵

显示电泵设置的灯光区域

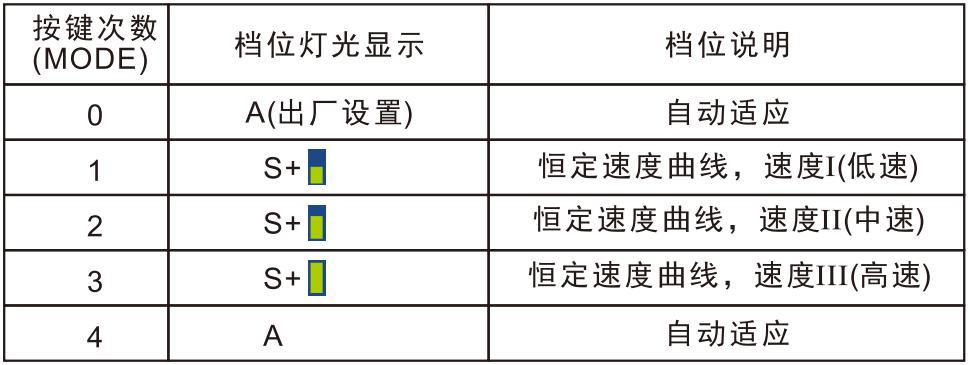

GPM系列智能变频循环泵有四种模式设置，可以用按钮进行选择，模式设置用四个不同的显示区域说明，如下表:

面板显示区域

选择电泵设置的按钮

①每按压模式设置按钮一次，电泵模式设置改变一种

②每按压四次为一个循环

电泵设置

出厂设置=自动适应模式

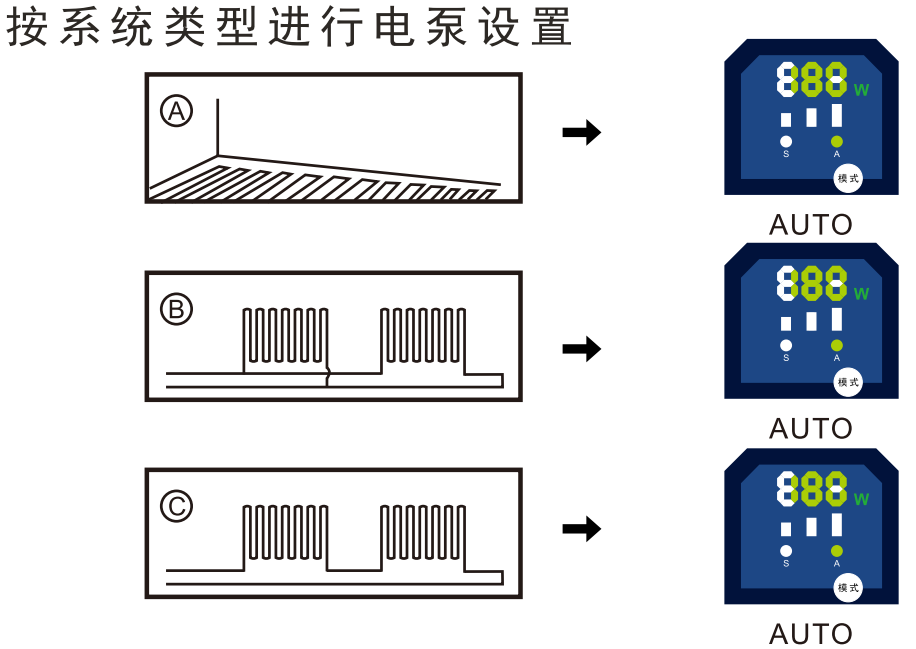

推荐的及可供选择的电泵设置，按照下表

AUTO(自动适应模式)安装于地板下的采暖系统以及双管路系统，该模式按照系统的实际热量需求，自动调整电泵性能。由于性能是逐步调整的，建议在改变电泵设置前，使其至少处于“AUTO(自动适应模式）”一周。

如选择改回到“AUTO自动适应模式”，电泵可记忆其上一次的“自动适应”模式的设置点，继续自动调整性能。电泵设置从最佳设置改变为其它可选设置采暖系统是“缓慢”的系统，不可能在几分钟或几小时内达到最优运行模式。如电泵的最佳设置未能使各个房间得到理想的热量分配，则应将电泵设置改为其它可选设置。

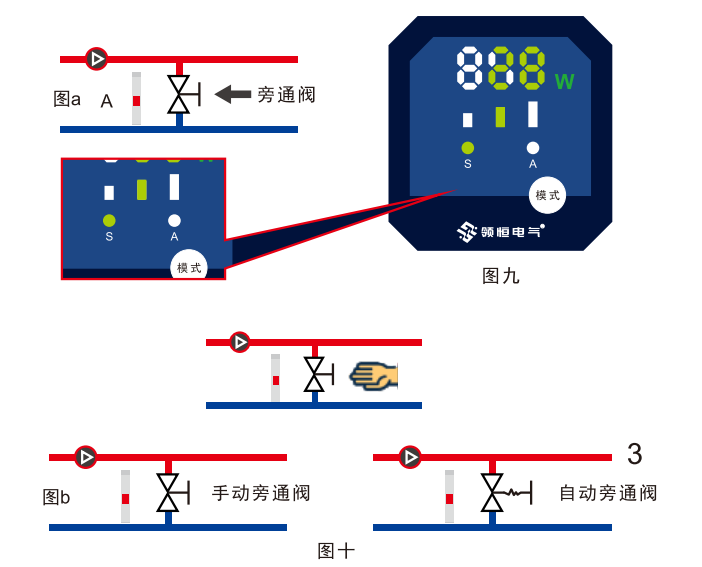

旁通阀

●旁通阀的功能

当地暖回路或散热器的温控阀全部关闭时，旁通阀可以保证锅炉热量的分配

●系统中的元件

旁通阀;流量计A(如图a)

当所有阀门都关闭时，需要保证流量最小。泵的设置取决于旁通阀的类型，即手动旁通阀或温控旁通(如图十)。

手动旁通阀

操作如下

●调节旁通阀时，应确保水泵设置为速度1模式，始终保持系统的最小流量，如图九

●旁通阀调节好之后，参照前述水泵设置进行设置

自动旁通阀(温控旁通阀)参照如下

●调节旁通阀时，应确保水泵设置为速度1模式，始终保持系统的最小流量

●旁通阀调节好之后,将水泵设置为最小或最大的恒速模式

启动

●启动前

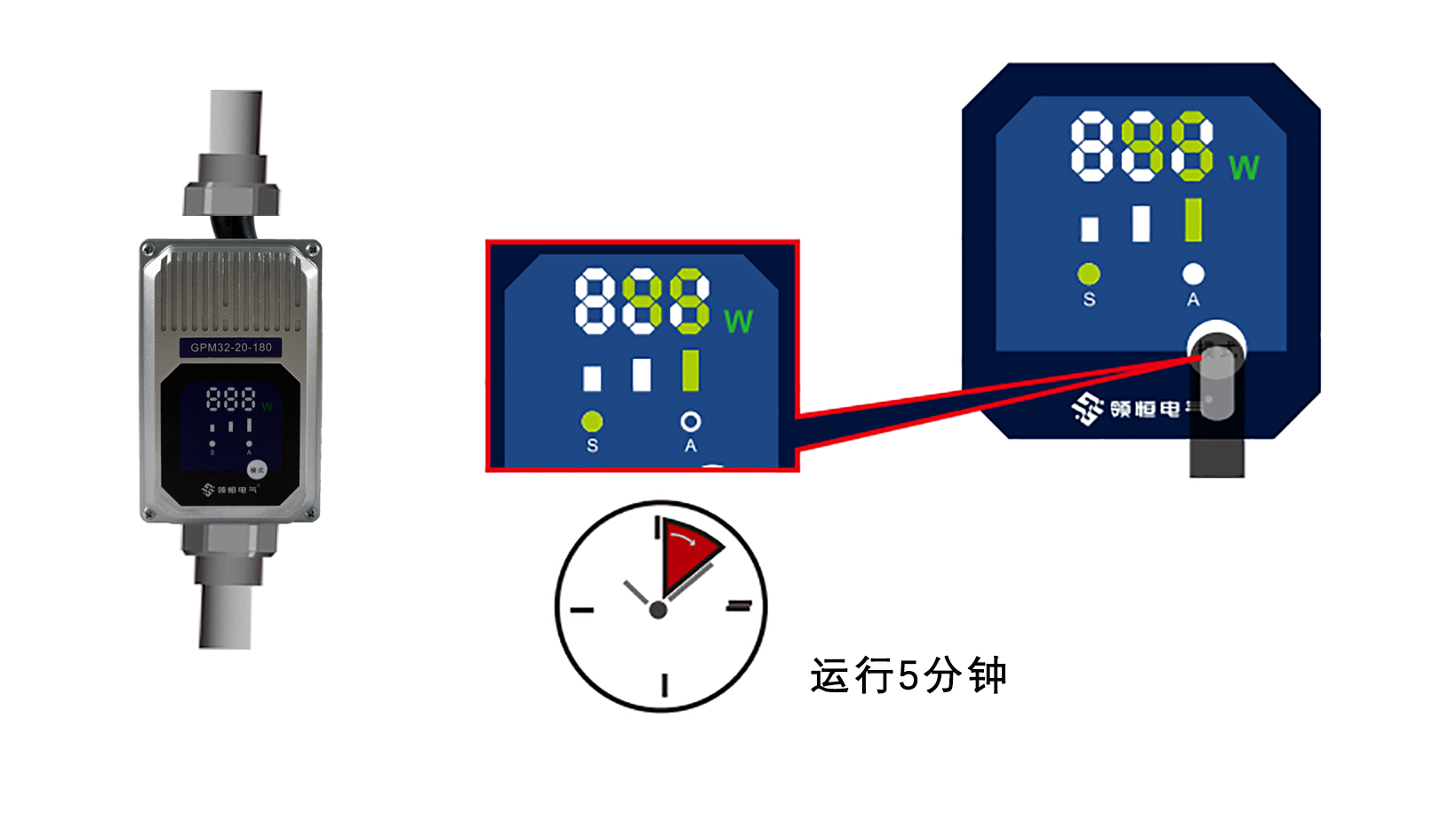

电泵启动前，必须确保系统中充满液体，气体已被排空(S3模式运行5分钟)。

电泵入口必须达到要求的最小入口压力。

●电泵排气

电泵具有自排气功能，在启动前，不必排气。电泵中的气体可能会引起噪音，投入运行几分钟后噪将电泵在短时间内设置为恒速模式，即可快速排除电泵中的气体。在电泵排气后，即噪音消失后，按照推荐说明对电泵进行设置。

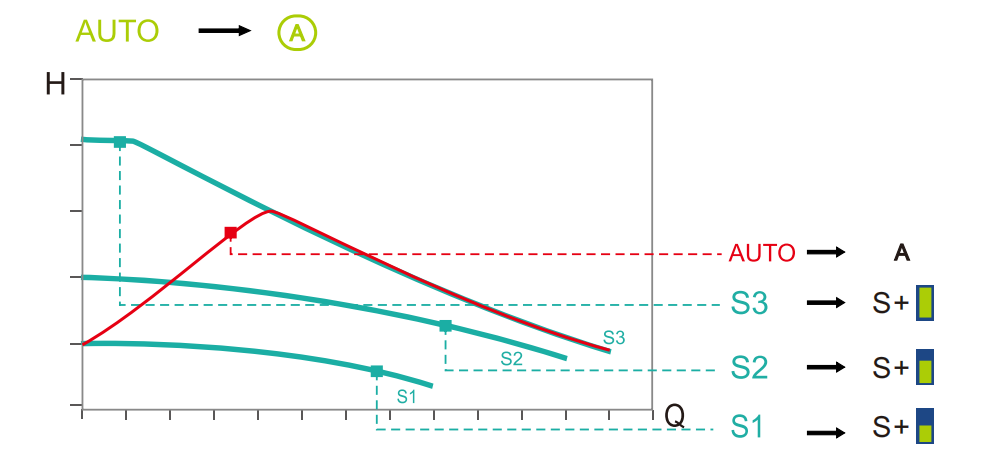

电泵设置与性能间的关系

以曲线形式表示电泵模式设置与电泵性能之间的关系

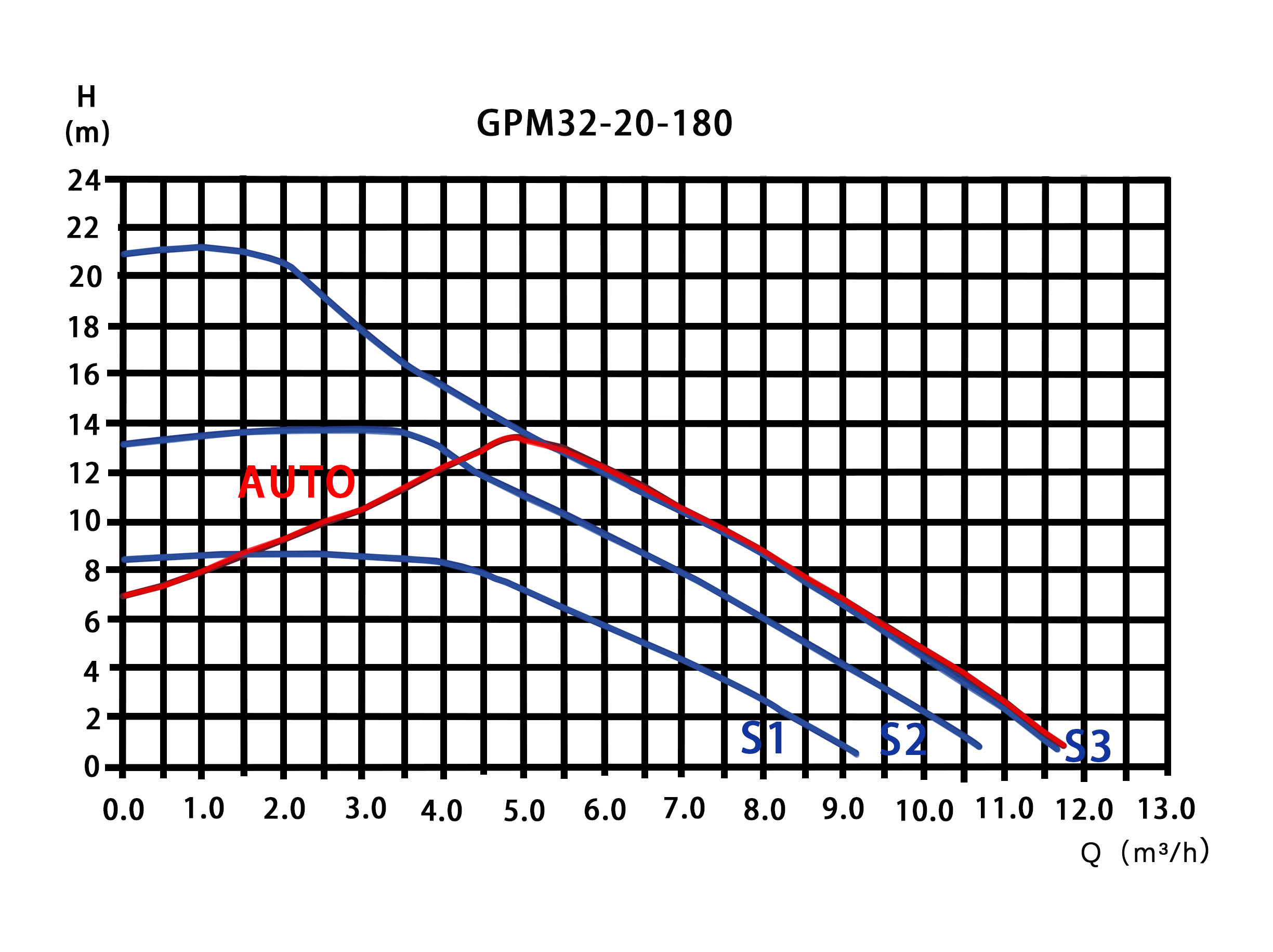

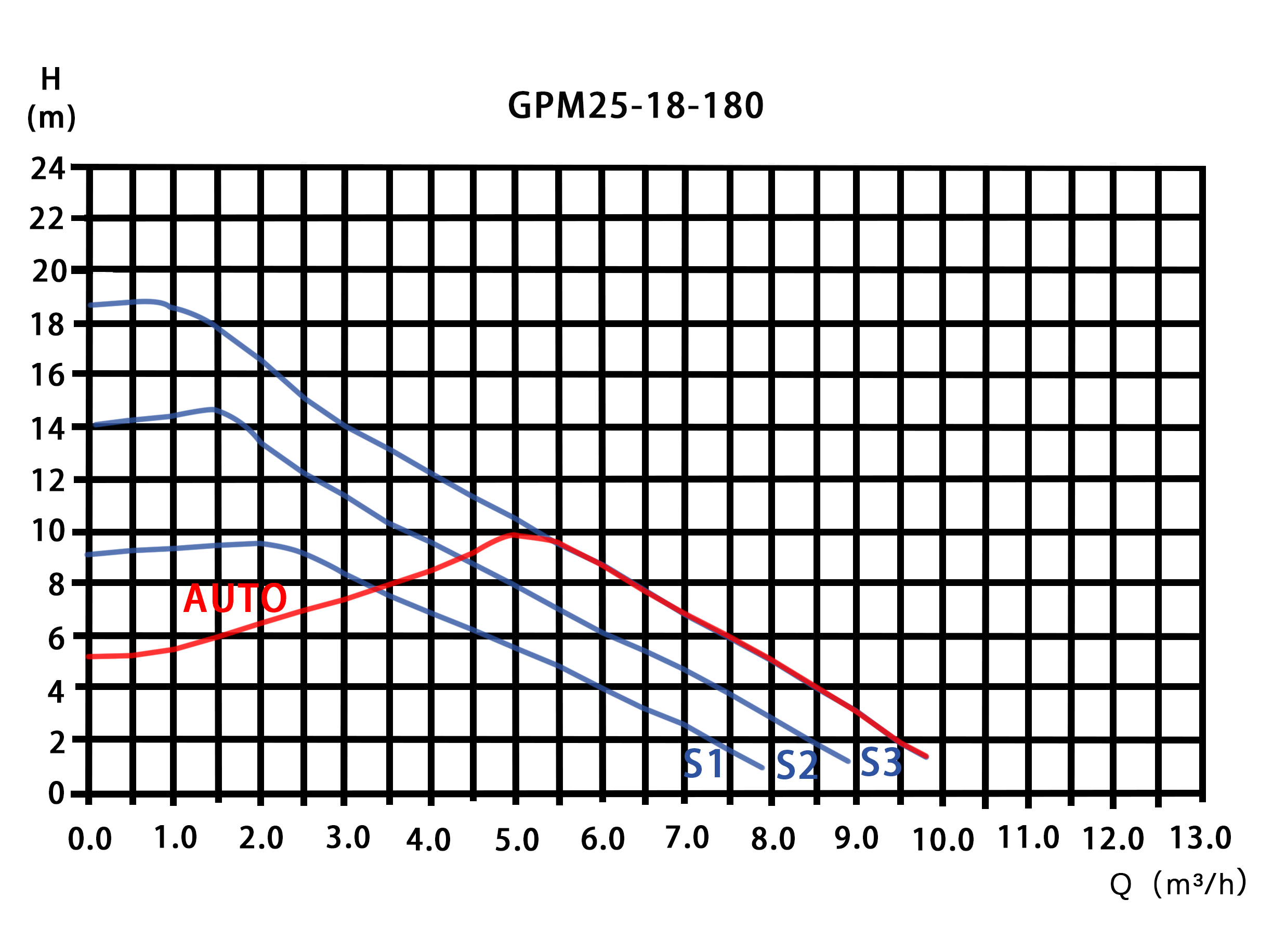

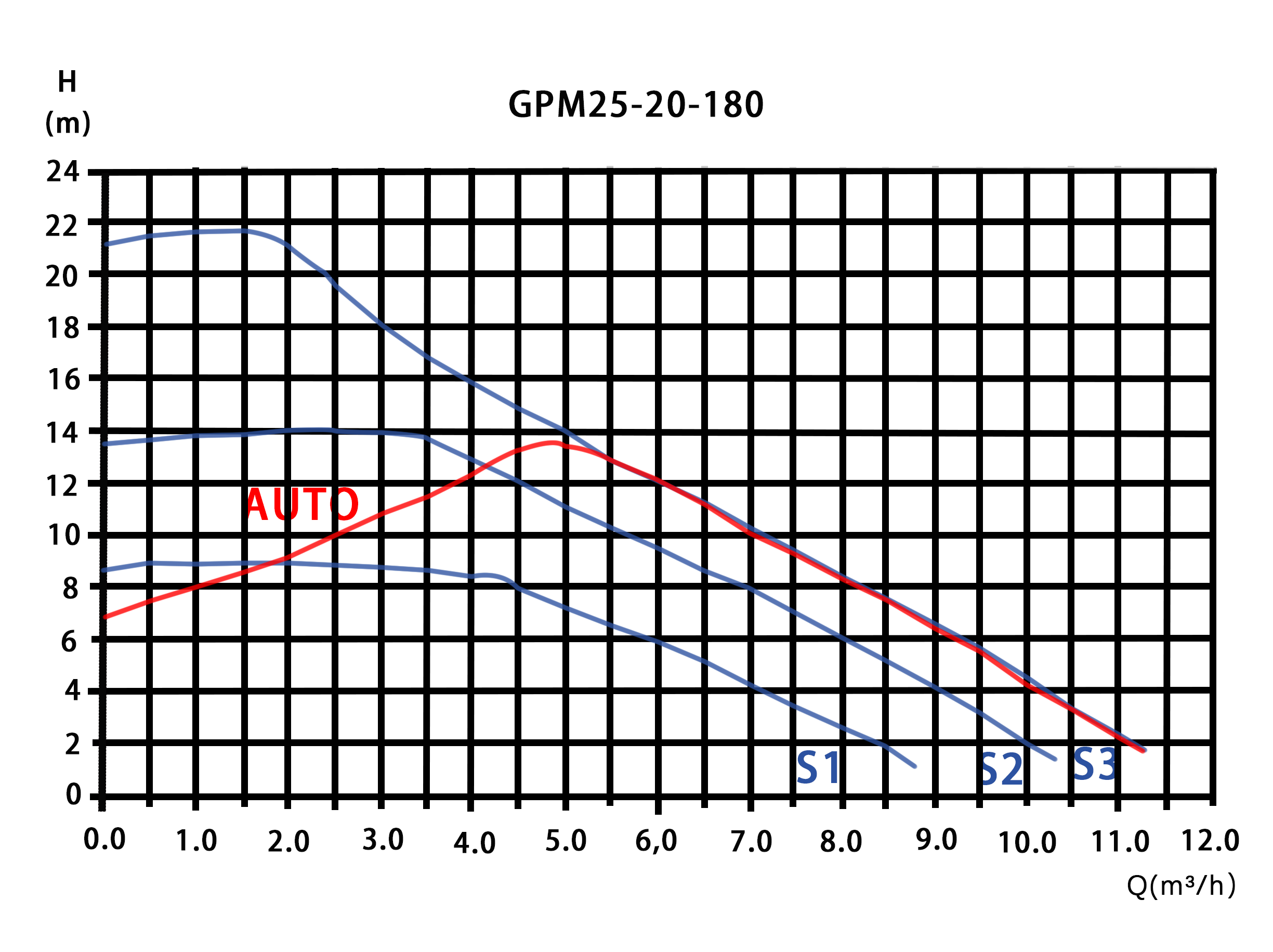

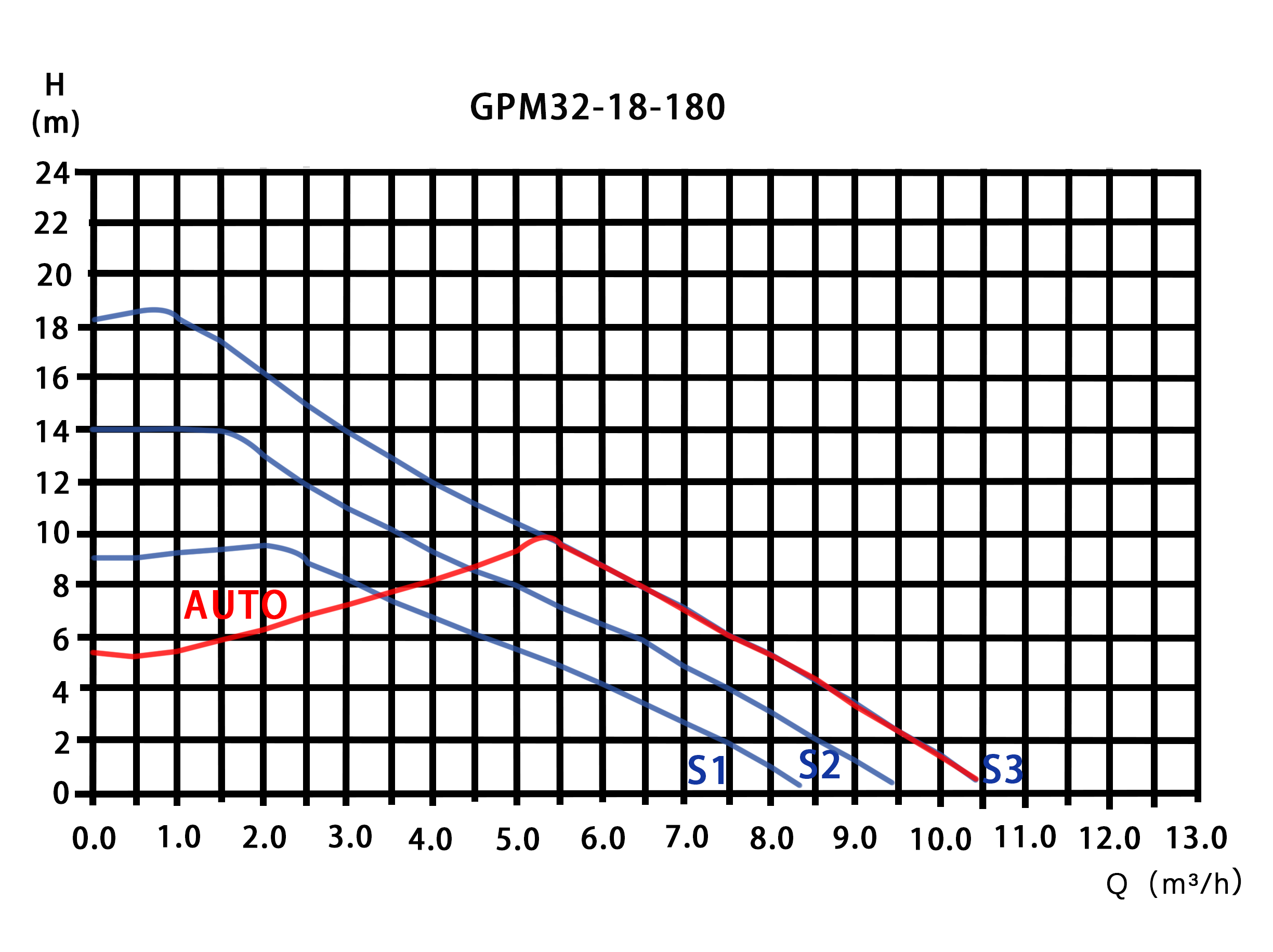

性能曲线

所有曲线表示的均为平均值，不可作为担保的曲线

技术参数与安装尺寸

技术数据

为避免在控制盒或电机内部产生凝露，需保证泵送介质的温度必须高于环境温度

在家用生活热水系统中，建议水温保持在65℃以下，以减少结垢

安装尺寸和性能参数

外部控制模式和信号

控制原理

GPM智能变频循环泵通过一个数字低电压脉冲宽度调制(PWM)信号进行控制，其运转速度取决于输入信号。可设置为内部或外部控制，水泵预置的配置曲线决定水泵转速的变化率。这些通信信号在VDMA标准表24224“湿运行循环泵-PWM控制信号规范”中被标准化。

●控制信号

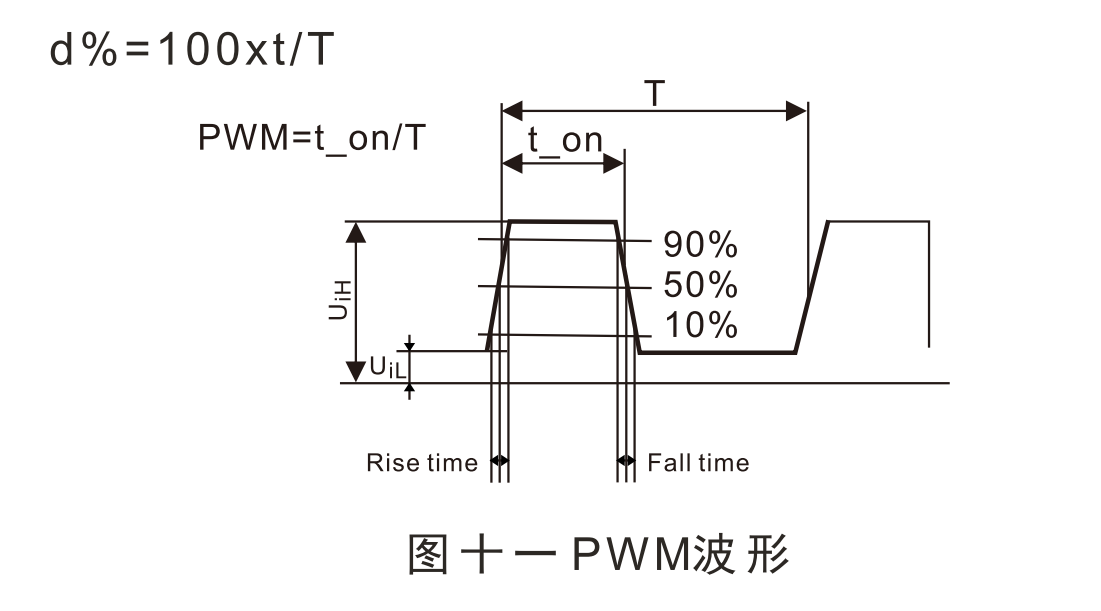

①PWM信号特性定义

②占空比

 ③基本控制逻辑

在PWM信号接入时，水泵运行通过PWM信号控制，无PWM信号时按内部控制逻辑控制水泵运行。

PWM调速逻辑:

PWM输入信号通过和转速的逻辑关系，实现对电泵工作状态的控制;PWM反馈信号通过和功率及相关故障的逻辑关系，实现对电泵实际工作状态的监控。

●PWM输入信号功能定义

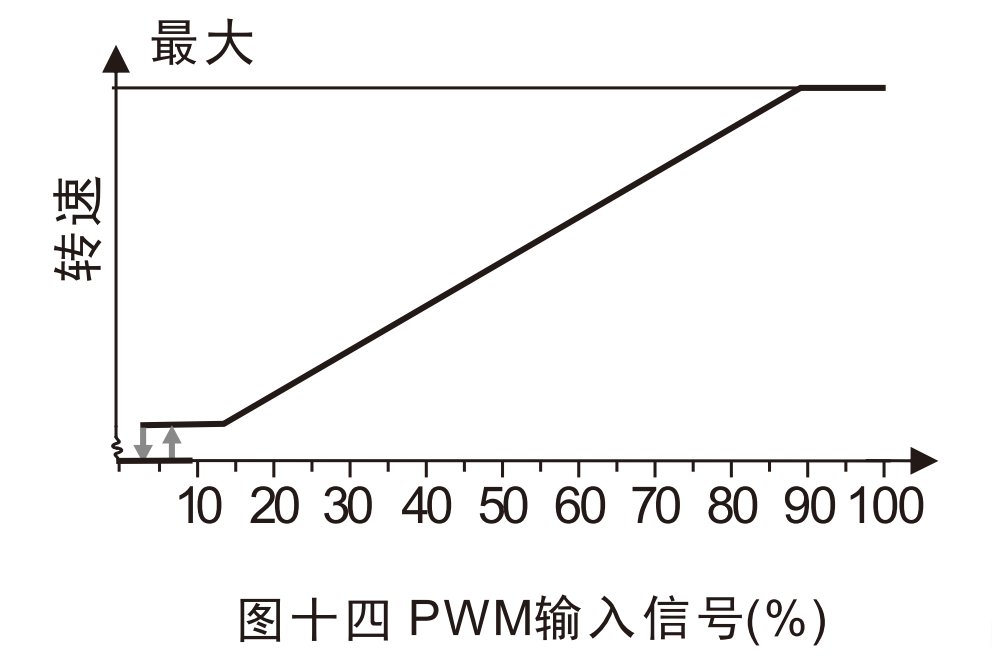

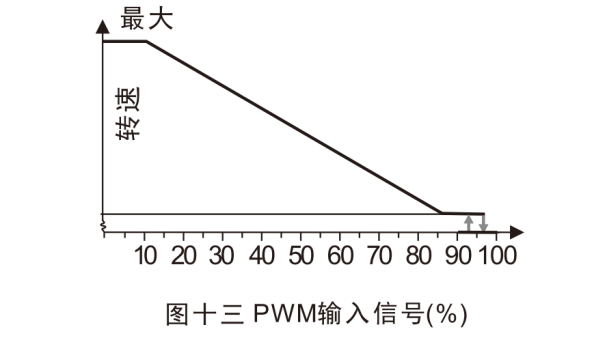

①PWM输入信号（供暖型）

在PWM信号百分比(占空比)高时，如果输入信号在转换点上下波动,滞后可以阻止循环泵启动和停止。

在PWM信号百分比低时，出于安全原因，循环泵的转速高。

如果燃气锅炉系统中的电缆损坏,泵将以最大速度运行，以从初级换热器传输热量。这也适合于加热循环泵，以确保在电缆损坏时泵能够传输热量。

②PWM输入型号（太阳能型）

在PWM信号百分比(占空比)低时，如果输入信号在转换点上下波动，滞后可以阻止循环泵启动和停止。没有PWM信号百分比时，为安全起见，循环泵将停止。如果信号丢失，例如由于电缆损坏，循环泵将停止，以避免太阳能热系统过热。

 ③报警PWM2反馈信号做成5V矩形波脉宽形式，采用光耦隔离，循环泵固定75Hz频率下各占空比意义暂定如下

GPM控制模式、用户界面和设置

GPM控制模式和曲线

GPM型号有两种控制模式，用于不同的最大扬程

GPM型号

这些设置选项可以作为预先配置的型号提供

  用户界面

用户界面显示

•性能视图(工作)

——运行状态

——报警状态

•设置视图(按下按钮之后)

在水泵运行期间，屏幕显示为性能视图，如果按下按钮，切换用户界面视图或选择运行设置模式

设置

●用户界面控制模式

通过一个按钮和一个LED界面，即可管理所有的GPM型号

可通过按钮选择以下运行模式

用户界面显示按照下表所述的组合闪烁的LED

●GPM普通型

此循环泵带有1种内部控制，带自适应功能

恒定速度

●PWM型

此水泵外部控制模式有PWM1或PWM2的外部控制信号控制，两种控制模式

PWM1（供暖型）

PWM 2（太阳能型）

●豪华型

此水泵外部控制模式有PWM1或PWM2的外部控制信号控制，内部有一种控制模式控制

PWM1（供暖型）

PWM 2（太阳能型）

●PWM设置

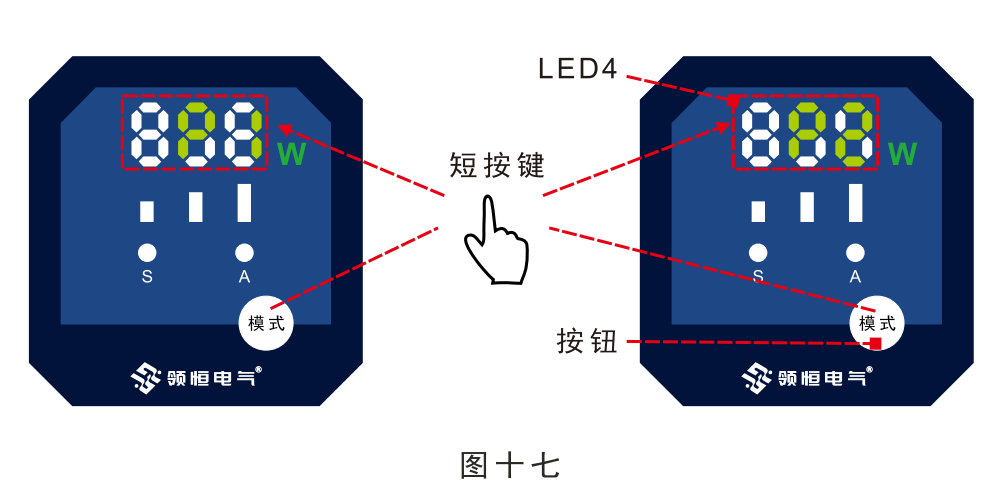

当循环泵连接到外部控制系统，并且有PWM输入信号，水泵自动进入PWM模式P1(供暖型)，通过短按调档键可切换到PWM模式P2(太阳能型)(如图十七)。P1和P2显示在LED4上，PWM模式和实时功率值周期性的显示。

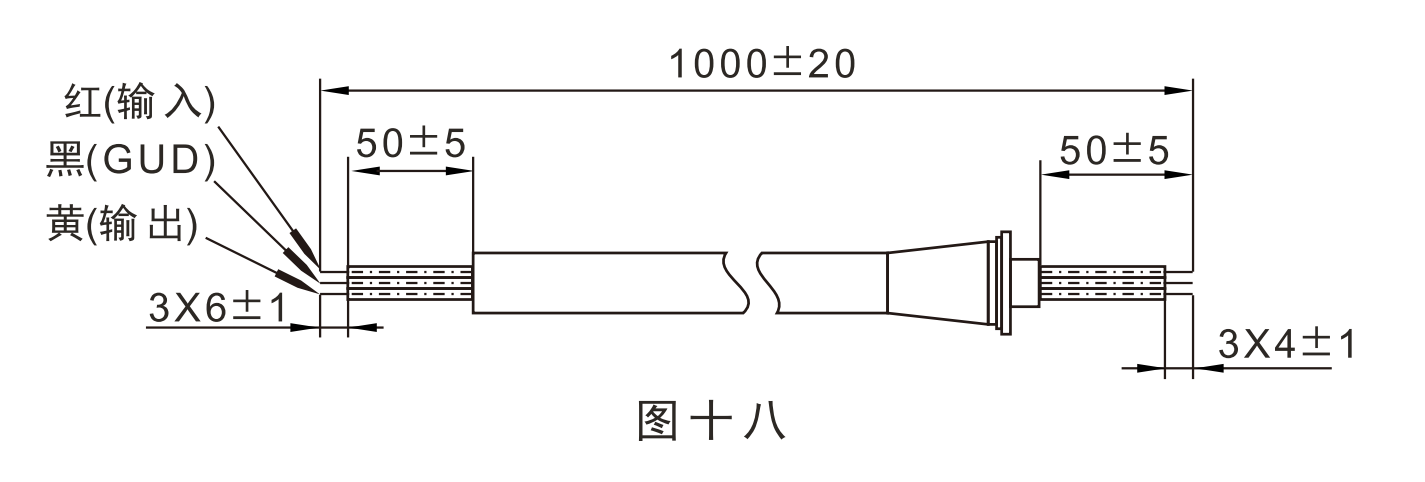

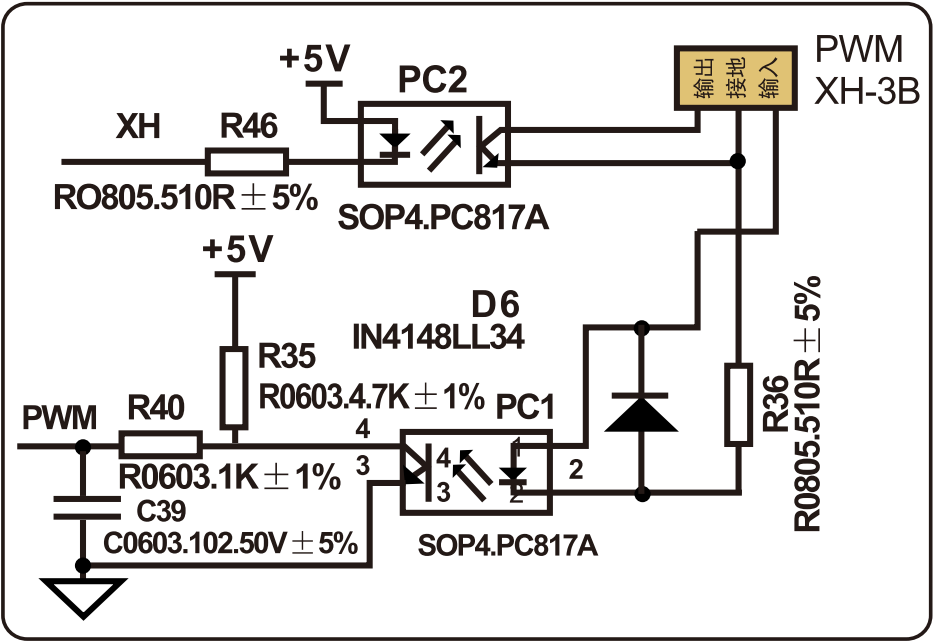

●PWM信号连接

标配：两端三线浸锡

非标：可按客户需求定制

故障检查表

在准备对电泵进行任何保养和修理工作之前确保电源已经断开，且不会被意外接通

注：本详情页中图形均为示意图，且产品性能亦在不断更新中，所购产品(包括外观、颜色等)请以实物为准。
